ФДР-600/8 8-ми фарбова флексодрукарська универсальна машина с центральним друкарським циліндром
Немає в наявності
Продавець:
Київполіграфмаш, ПАТ
ФДР-600/8
8-ми фарбова флексодрукарська универсальна машина с центральним друкарським циліндром
Техничні характеристики
Макс.швидкість, м./хв.
250
Тип фарбового аппарату
з закритими ракельними камерами
Кількість друкарських апаратів
8
Макс. ширина матеріалу, мм до 650
Макс. ширина друку, мм
615
Інтервал друку, мм
230,9…504,3
Крок нарощення друку, мм 5,5
Максимальний діаметр рулону на размотці/намотці, мм
800/800
Тип сушки
тепловий
Загальна потужність, кВт
30
Габаритні розміри, мм
6850x2500x2300
Маса, кг
10000

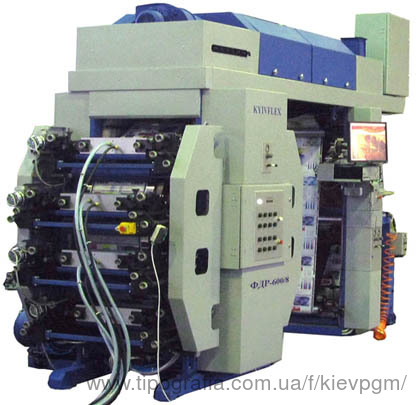

ФДР-600/8 - універсальна машина флексографічного друку планетарної побудови з можливістю установки в лінію додаткової друкарської секції.
Машина призначена для друку повнокольорових зображень з використанням додаткових спеціальних кольорів на рулонному матеріалі спиртовими й водяними фарбами і УФ - лаком (фарбою) на додатковій секції.
Планетарна схема побудови забезпечує універсальність у виборі матеріалу, що запечатується і компактність машини. Конструкція з центральним друкарським циліндром забезпечує легкий доступ до друкарських секцій і скорочує час приладки.
Машина може працювати в широкому діапазоні товщин матеріалів як з тягнучими, так і з не тягнучими матеріалами, а саме: самоклеючі матеріали (плівка, папір) ламіновані матеріали, включаючи фольгу, полімерні плівки, папір, пергамін, алюмінієва фольга, ковбасна оболонка (поліамід, белкозин та ін.). Якість друку забезпечується жорсткою конструкцією друкарської секції і високоточними зубчастими передачами.
Машина оснащена трьома приводами: головний привід, привід охолоджуючого каландру і привід намотування. Всі приводи мають асинхронні двигуни змінного струму з керуванням від частотних перетворювачів. Головний привід приводить в обертання центральний друкарський циліндр. Привід друкарських секцій здійснюється через центральну косозубу шестерню, закріплену на центральному друкарському циліндрі.
Центральний друкарський циліндр хромований, виготовлений з високою точністю, має радіальне биття не більше 10 мкм. Зуби центрального зубчастого колеса нарізані і прошліфовані на високоточному німецькому верстаті Gleason. У друкарському апараті використовуються підшипники фірм SKF, INA. Навколо центрального друкарського циліндру розташовані 8 фарбових апаратів з закритим ракельними камерами і високоякісними керамічним анілоксовими валами. Для УФ лакування, УФ-ламінування або друку на зворотному боці, на секції спецобробки може бути встановлена додаткова друкарська секція і УФ-сушка (опція). Фарбові апарати мають роздільне управління тиском анілоксового та формного валів і автономний привід фірма Siti. Переміщення валів відбувається по прецензійній шаровій лінійній направляючій фірмі Hiwin за допомогою пневмоприводу. Подача фарби здійснюється пневматичними насосами фірми YAMADA.
У зоні розмотування встановлена система автоматичного бічного рівняння полотна і система відеоконтролю на базі комплектуючих фірми "Ерхардт + Leimer" (опція).
Машина оснащена між секційними сушки і потужною тунельною сушкою гарячим повітрям. Ця система забезпечує ефективну сушку в усьому діапазоні швидкостей, на усіх матеріалах, з видаленням продуктів висихання фарби.
Система управління побудована на базі програмованих контролерів Mitsubishi Electric, які забезпечують логічну взаємодію всіх вузлів і агрегатів машини, видачу необхідної для управління інформації та передачу з пульта управління вказівок оператора. Всі основні функції управління і контролю винесені на пульт управління машиною.
Машина має оптимальний рівень автоматизації для максимальної продуктивності і зручності обслуговування. Проста в управлінні забезпечує стабільно високу якість друку при мінімальних вимогах до кваліфікації друкаря. Для приводів в машині використовується електроніка таких фірм, як ABB Ltd, Mitsubishi Electric, Delta Electronics, Danfoss, Autonics, Gavazzi, LOVATO Eltctric.
